合金铝锭表面出现白斑怎么回事

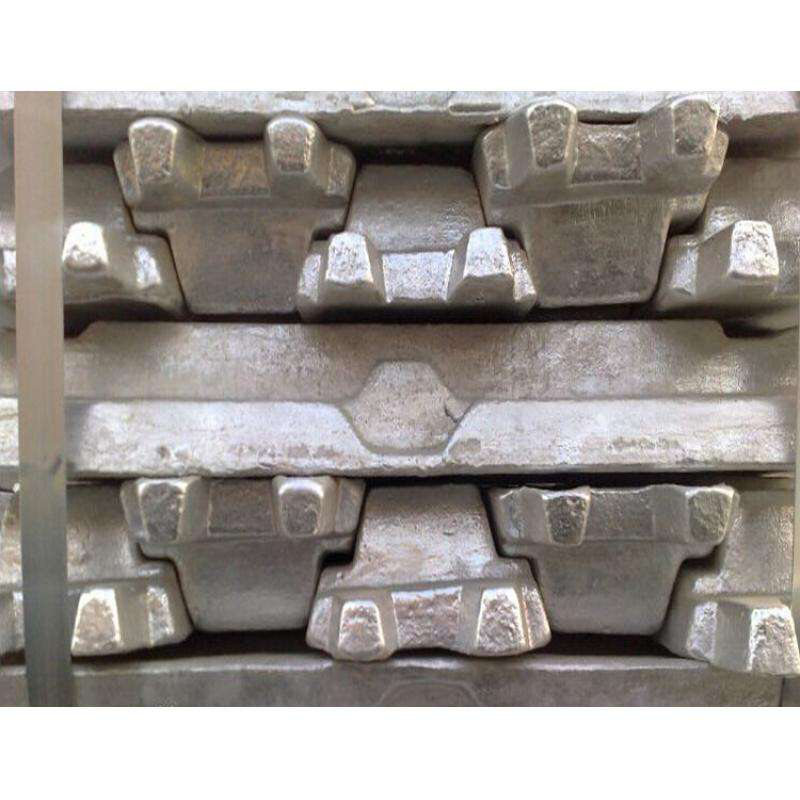

    合金铝锭表面出现白斑怎么回事？放置在半封闭仓库中，过一个星期铝锭表面就会产生白斑（特别是冬季），请问是怎么回事？如何预防？

    这是铝合金霉变问题,在堆放处可放置生石灰.是由于仓库空气潮湿的原因,引起的氧化现象,避免只能让仓库环境干燥,通风.其实在铝板生产企业中也经常出现这种现象铝合金在敞开或半封闭是很容易氧化、霉变的,所以必须做防护处理。

    专家经过试验分析，发现铝合金的材质存在缺陷是主要原因，同时挤压—热处理工艺不合理。如果想从根本上解决问题，需要对铝合金的化学成分严格控制，Si的过剩量不大于0.20%,且含Zn量不大于0.05%；同时,尽量对铸锭进行均匀化退火处理,处理后采用快速冷却方式对铸锭进行冷却。

    所以，我们要采取一些必要措施进行解决和预防： 高电压大电流密度冲击法。在阳极氧化初期采取高电压、大电流冲击，使原先被杂质分割的大小“岛屿”通过大电流冲击而连接成片。然后经充分清洗即可染出较为满意的氧化膜，白色斑点基本消失。上述方法稍有不足之处是铸件若有螺孔，则有可能稍有扩大，故要控制大电流密度，高电压的阳极氧化时间，并防止阳极氧化溶液的温度过快升高。持续生产时，阳极氧化溶液要采取冷却措施；铸件表面打磨法。打磨可以使磨下来的铝末填充铸件的孔隙，起到连接被杂质隔离的块块“岛屿”的桥梁作用。因为打磨下来的铝末有时起不到真正的填充、桥梁作用，有的部位填充物会在碱蚀和阳极氧化过程中遭到腐蚀而脱落；铸件表面喷丸法。在喷丸法试用之前笔者采用圆头锤子敲的方法，原意是想使阻隔“岛屿”的缝隙通过敲打闭合，达到连接成片的目的，结果效果显著。

    以上是合金铝锭表面出现白斑的原因及处理方法，希望可以帮助大家。
